[알고리즘] 크루스칼 알고리즘(Kruskal Algorithm)이란? 크루스칼 알고리즘 C++ 구현, 최소 신장 트리(Minimum Spanning Tree)란?

최소 신장 트리(Minimum Spanning Tree)란?

크루스칼 알고리즘에 대해 알아보기 위해선 우선 최소 신장 트리에 대해 알아야 한다.

[caption id="attachment_414" align="alignnone" width="798"]

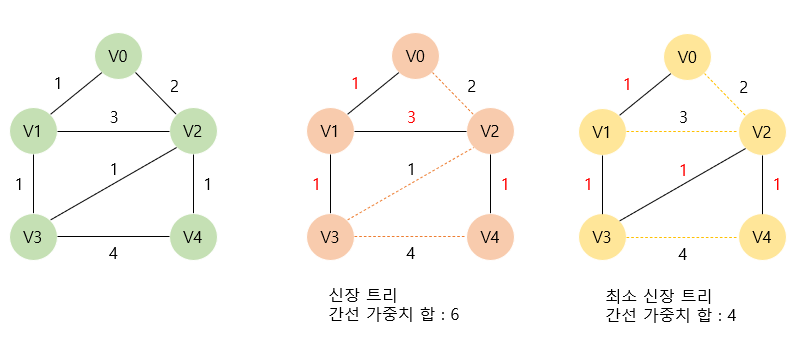

[그림1]



우선, 신장 트리(Spanning Tree)란 무방향(Undirected) 그래프의 최소 연결 부분 그래프이다. 좀 더 쉽게 설명하자면 N개의 정점을 가지는 그래프 중 최소 간선의 수인 N-1개의 간선으로 연결된 그래프를 뜻한다. N개의 정점이 N-1개의 간선으로 연결되어 있으면 이것은 필연적으로 트리 형태를 이루게 되기 때문에 신장 트리라고 불린다.



[그림 1]을 보면 5개의 정점을 가진 그래프를 4개의 간선만을 사용해 연결하면 신장 트리가 되는 것을 볼 수 있다. 신장 트리는 하나의 그래프에서 여러 개가 나올 수 있다.



최소 신장 트리는 이러한 신장 트리들 중 간선의 가중치 합이 가장 작은 트리를 뜻한다. [그림 1]의 가장 오른쪽 신장 트리가 최소 신장 트리가 된다.



크루스칼 알고리즘에 대해 알기 위해서는 그래프에 대한 기본적인 개념과 용어를 알아햐 하기 때문에 해당 개념을 잘 모른다면 다음을 참고하자.





[자료구조] 그래프(Graph)의 개념과 이해, 용어 , 인접행렬 vs 인접리스트 그래프 구현





크루스칼 알고리즘(Kruskal`s Algorithm)이란?

크루스칼 알고리즘은 그리디 알고리즘(Greedy Algorithm)의 일종으로 최소 신장 트리를 구하는 대표적인 알고리즘 중 하나이다.

크루스칼 알고리즘은 다음과 같은 과정을 거친다.



1. 간선의 가중치를 오름차순으로 정렬한다.
2. 오름차순으로 정렬된 간선들을 탐색하며 해당 간선을 신장 트리에 포함할 때
2-1) 사이클이 발생한 경우 신장 트리에 포함하지 않고 넘어간다.
2-2) 사이클이 발생하지 않는 경우 신장 트리에 포함한다.
3. 모든 정점을 연결할 때까지 위 과정을 반복한다.



예를 들어 다음과 같은 그래프를 보자.



[그림 2]

위와 같은 그래프가 있을 때, 가장 먼저 그래프의 간선들을 가중치의 오름차순으로 정렬한다. 이후 가중치가 작은 간선부터 신장 트리에 포함시킬지 여부를 사이클의 여부를 통해 결정한다.



[그림 3]



가장 먼저 V3와 V4를 연결하는 간선을 신장 트리에 포함시킬지 여부를 결정한다. 해당 간선을 포함해도 사이클이 발생하지 않으므로 포함시킨다.



[그림 4]



이후 V2와 V4를 연결하는 간선을 신장 트리에 포함시킬지 여부를 결정한다. 해당 간선을 포함해도 사이클이 발생하지 않으므로 포함시킨다.



[그림 5]



이후 V2와 V3를 연결하는 간선을 신장 트리에 포함시킬지 여부를 결정한다. 해당 간선을 포함하면 사이클이 발생하기 때문에 포함시키지 않는다.

[그림 6]



이후 V1와 V3를 연결하는 간선을 신장 트리에 포함시킬지 여부를 결정한다. 해당 간선을 포함해도 사이클이 발생하지 않으므로 포함시킨다.



[그림 7]



이후 V2와 V0를 연결하는 간선을 신장 트리에 포함시킬지 여부를 결정한다. 해당 간선을 포함해도 사이클이 발생하지 않으므로 포함시킨다. 이때 모든 정점이 연결되었으므로 더 이상 탐색을 진행하지 않고 과정을 종료한다.



이렇게 하면 모든 정점을 연결한 다음과 같은 최소 신장 트리를 구하게 된다.



[그림 8]

이런 최소 신장 트리를 구하는 알고리즘은 어떻게 활용할 수 있을까? 예를 들어 여러 개의 도시를 연결하는 도로를 건설한다고 하자. 간선의 가중치를 도로를 건설하는 비용이라고 했을 때, 모든 도시를 연결할 때 가장 비용을 줄일 수 있는 방법을 크루스칼 알고리즘을 통해 해결할 수 있다.

크루스칼 알고리즘 C++ 구현

크루스칼 알고리즘을 구현하기 위해서는 union-find 알고리즘에 대해 알아야한다. 해당 알고리즘에 대해 잘 모른다면 다음을 참고하자. (필자도 추후 포스팅 예정)

https://ip99202.github.io/posts/%EC%9C%A0%EB%8B%88%EC%98%A8-%ED%8C%8C%EC%9D%B8%EB%93%9C(Union-Find)/

유니온 파인드(Union-Find)







크루스칼 알고리즘 C++ 구현은 다음 코드를 참고하자. 해당 코드를 변형하여 적용시킬 수 있다.

#include <stdio.h>
#include <vector>
#include <algorithm>

using namespace std;


int parent[5];	//노드 연결용, 연결노드가 바뀌는지 체크

class Edge{
public:
    int node[2];
    int distance;
    Edge(int a, int b, int distance){
        this->node[0] = a;
        this->node[1] = b;
        this->distance = distance;
    }

    //오름차순 정렬 기준
    bool operator<(Edge &edge){
        return this->distance < edge.distance;
    }
};

// 부모 탐색
int findParent(int node){
    if(parent[node]==node) return node;
    return findParent(parent[node]);
}

//두 노드를 작은값을 기준으로 연
void unionParent(int node1, int node2){
    node1 = findParent(node1);
    node2 = findParent(node2);
    if(node1<node2) parent[node2] = node1;
    else parent[node1] = node2;
}

//싸이클이 존재하면 true, 아니면 false를 반환
bool isCycle(int node1, int node2){
    node1 = findParent(node1);
    node2 = findParent(node2);
    if(node1==node2) return true;
    else return false;
}

int main(){
    //그래프 생
    vector<Edge> v;
    v.push_back(Edge(0, 1, 10));
    v.push_back(Edge(0, 2, 5));
    v.push_back(Edge(1, 2, 7));
    v.push_back(Edge(1, 3, 4));
    v.push_back(Edge(2, 3, 3));
    v.push_back(Edge(2, 4, 2));
    v.push_back(Edge(3, 4, 1));

    //간선 가중치 기준 오름차순 정렬
    sort(v.begin(), v.end());

    //부모노드 초기화
    for(int i=1; i<=5; i++){
        parent[i] = i;
    }

    int sum = 0;	// 간선의 가중치 합

    for(int i=0;i<v.size();++i){
        //싸이클 여부 확인
        if(!isCycle(v[i].node[0], v[i].node[1])){
            sum += v[i].distance;
            unionParent(v[i].node[0], v[i].node[1]);
        }
    }

    // 최소 신장 트리 가중치 합 출력
    printf("%d\n", sum);

    return 0;
}
